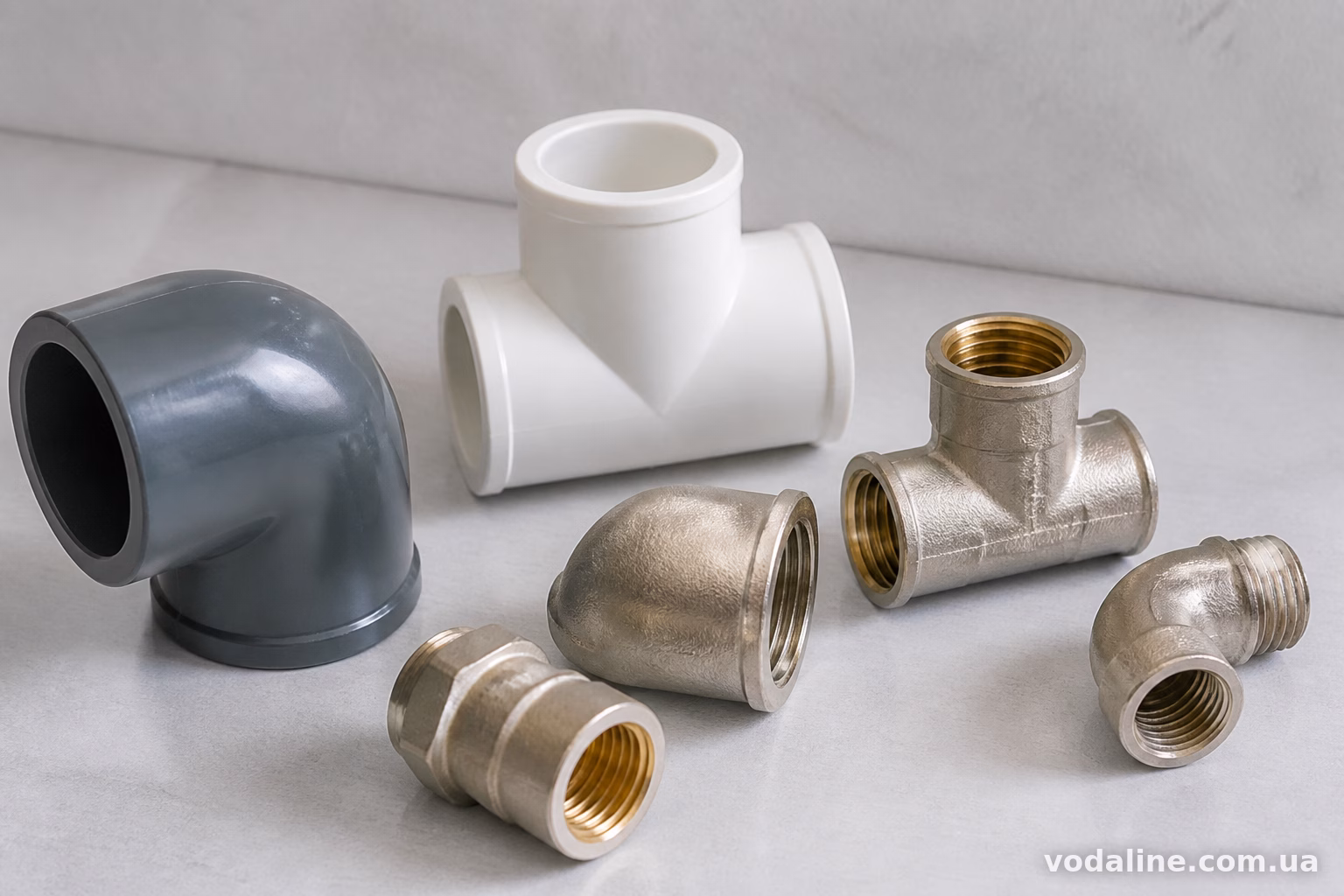

Половина проблем з протіканнями у сантехніці виникає не через труби, а через невдало підібраний фітинг. Купили кутник під 90 градусів там, де потрібен був трійник — і все, розводка виглядає криво, а тиск падає на поворотах. Розберемося, які бувають кутові з’єднання та трійники, і в яких випадках ставити що.
Що таке кутові фітинги і навіщо вони потрібні
Кутовий фітинг — це деталь, яка змінює напрямок труби. Найчастіше зустрічаються кути 90°, 45° і рідше 30° або 60°. На перший погляд різниця невелика, але на практиці вона визначає і швидкість потоку, і зручність монтажу.
Кут 90 градусів — класика. Ставлять там, де труба різко повертає, наприклад від стіни до підключення змішувача або при обході кута приміщення. Мінус такого коліна — він створює додатковий опір потоку. Вода “гальмує” на різкому повороті, тиск трохи падає, і з часом у цьому місці частіше накопичується накип чи забруднення, особливо на металевих трубах.
Кут 45 градусів — м’якший варіант. Використовують, коли потрібно плавно змінити напрямок, наприклад на каналізаційних лініях. До речі, у каналізації різкі 90-градусні повороти взагалі намагаються уникати — саме через ризик засмічень. Там, де можливо, ставлять два коліна по 45° замість одного на 90°.
Є ще кутники з переходом діаметра — коли труба одного розміру переходить в іншу і одночасно змінює напрямок. Зручна штука, коли потрібно і кут зробити, і діаметр зменшити, а окремі фітинги ставити немає сенсу через тісноту простору.

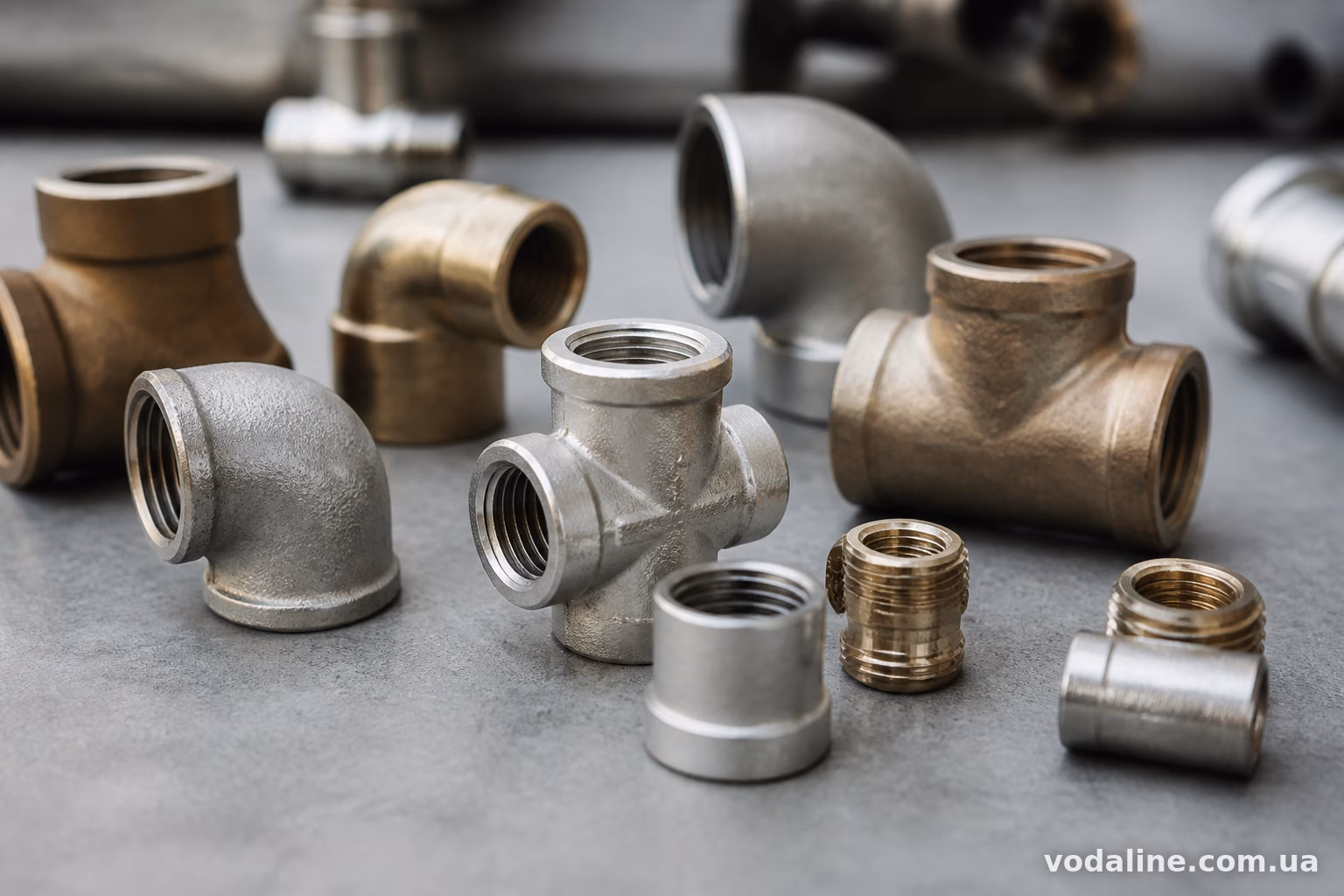

Види кутових фітингів за матеріалом
Матеріал фітинга обов’язково має збігатися з матеріалом труби, або принаймні бути сумісним через перехідник.
Металопластикові кутники — найпопулярніший варіант для домашньої розводки. Легко монтуються пресовими або обтискними фітингами, не бояться помірного тиску, служать десятками років при нормальній якості води.
Поліпропіленові (PP) — для труб, які з’єднуються паянням. Використовують у системах опалення та гарячого водопостачання, витримують високі температури, до 95°C і вище в короткочасному режимі.
Латунні та бронзові — там, де потрібна максимальна міцність і стійкість до тиску. Часто стоять у котельнях, на магістральних вводах у будинок, у промислових об’єктах.
ПВХ кутники — для каналізації та зовнішніх мереж, що не несуть тиску. Легкі, дешеві, але не терплять високих температур і тиску.
Пластикові кутники для водопостачання під тиском теж бувають, але їх ставлять рідше — переважно у бюджетних системах поливу чи технічного водопостачання, де немає жорстких вимог до надійності.

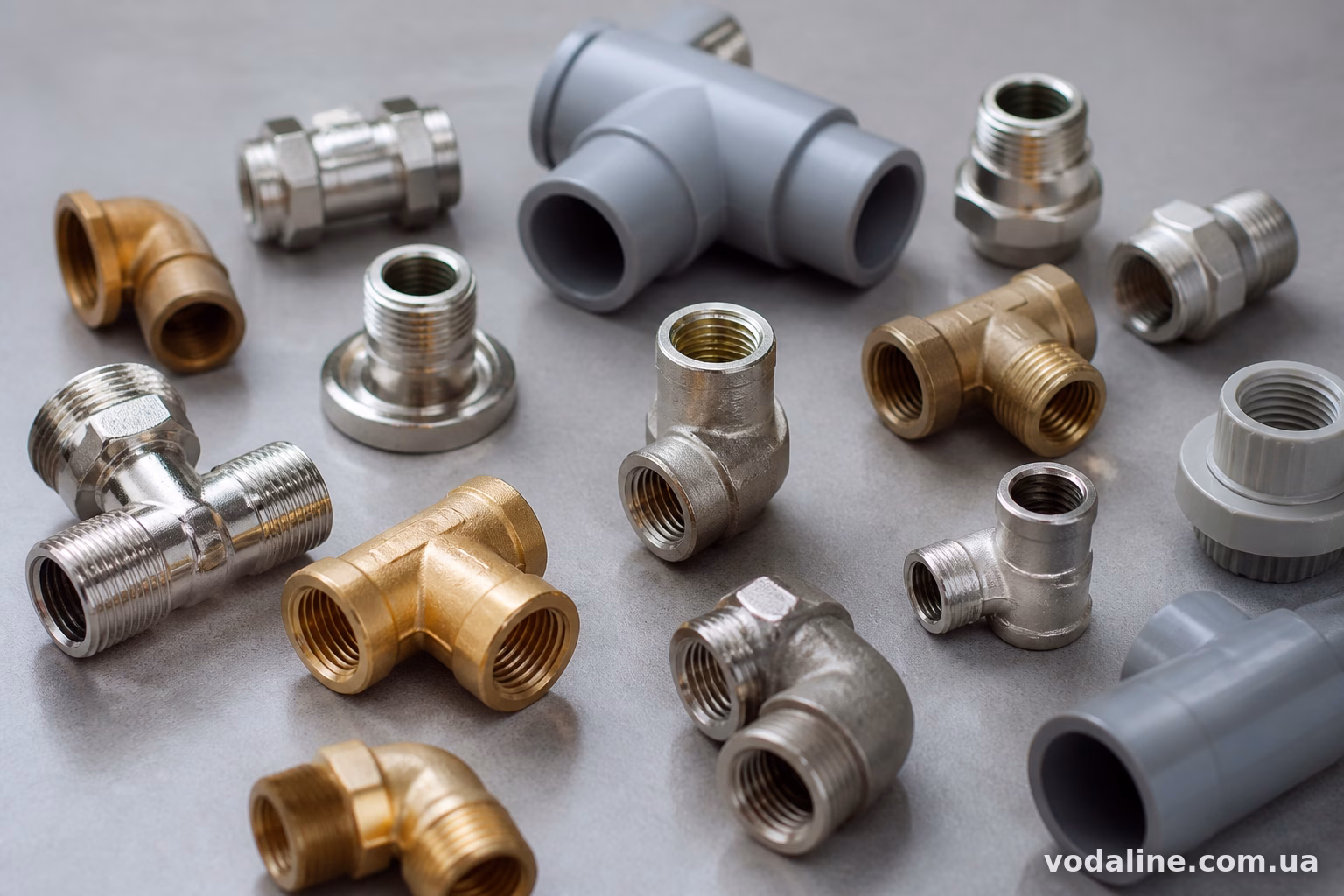

Трійники: коли одна труба стає двома
Трійник потрібен там, де потік розгалужується. Класична ситуація — підведення води до кухні і ванної з одного стояка, або відгалуження на змішувач від магістралі опалення.
За формою трійники бувають:
- Рівносторонні (симетричні) — усі три виходи однакового діаметра. Ставлять, коли навантаження на обидва відгалуження буде приблизно однаковим.
- Редукційні (з переходом) — бокове відгалуження меншого діаметра, ніж основна лінія. Типовий приклад: магістраль 32 мм, а відгалуження на кран — 20 мм, бо туди не потрібен такий великий потік.
- Косі (під кутом 45°) — використовуються там, де прямий трійник створює завихрення потоку або заважає монтажу через тісноту. У каналізаційних системах косі трійники практично стандарт — вони зменшують шум і ризик засмічення на стику.
Ще є так звані сідельні трійники (седлові), які встановлюють без розрізання труби — просверлюють отвір і кріплять фітинг зверху, з герметичною прокладкою. Зручно, коли магістраль вже змонтована і розрізати її дорого чи неможливо, наприклад підземний водопровід.
Де застосовувати кутові фітинги: реальні сценарії
У ванній кімнаті кутники 90° найчастіше стоять на підводці до змішувача — труба виходить зі стіни горизонтально, а потрібно підняти вертикально до крана. Тут же часто ставлять кутові вентилі, які одночасно виконують роль перекривного крана і фітинга на 90 градусів — економія місця і деталей.
На опаленні кути 45° частіше зустрічаються при підключенні радіаторів, коли труба йде під підлогою і потрібно плавно піднятися до батареї. Різкий кут тут не критичний з точки зору фізики, але 45 градусів простіше замаскувати під плінтусом або в ніші.
У каналізації взагалі своя логіка. Горизонтальні ділянки роблять з мінімальним ухилом (2-3 см на метр), і будь-який різкий поворот на 90° створює зону, де сповільнюється потік і накопичується осад. Тому професіонали на каналізаційних стояках практично завжди комбінують два коліна на 45° замість одного на 90°, навіть якщо це займає трохи більше місця.
При зовнішньому водопроводі, коли труба йде під землею і потрібно завести її в будинок, використовують кутники на 90°, розраховані на підземний монтаж — з посиленими стінками і стійкістю до тиску грунту.

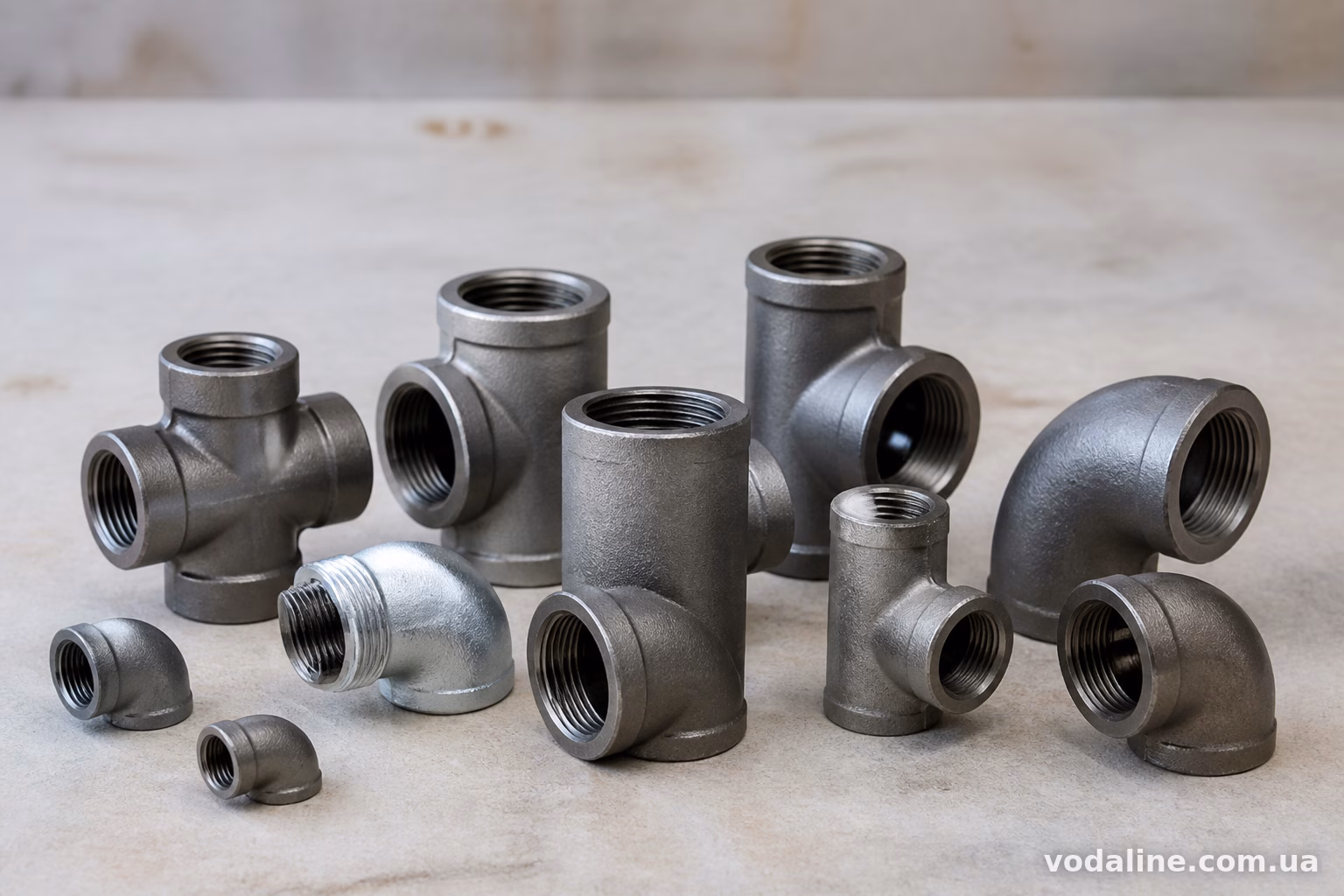

Де застосовувати трійники: практичні приклади
Найпростіший приклад — розводка на кухні. Від загального стояка холодної води йде трійник: одна лінія на кран, друга — на пральну машину чи посудомийку. Тут доречний саме редукційний трійник, бо основна магістраль зазвичай ширша, ніж підведення до побутової техніки.
У системах опалення трійники ставлять на кожному радіаторі, якщо розводка виконана послідовно (так звана “ленинградка” або однотрубна система). Труба йде через усі кімнати, а в кожній точці стоїть трійник, який відгалужує частину потоку на батарею.
При підключенні лічильників води теж часто використовують трійники — один вихід на основний лічильник, другий, наприклад, на технічну воду для поливу ділянки, яку не завжди обліковують окремо (хоча тут краще перевірити місцеві норми, бо в деяких містах це прямо заборонено).
У каналізаційних системах трійник ставлять там, де підключається унітаз, пральна машина або душова кабіна до загального стояка. Важливий момент — кут підключення. Косий трійник на 45° тут майже завжди кращий варіант, ніж прямий на 90°, бо зменшує ризик зворотного напору і “бурління” при змиванні на верхніх поверхах.
Кілька практичних нюансів, які часто ігнорують
Діаметр фітинга має точно збігатися з діаметром труби — це очевидно, але новачки часто плутають зовнішній і внутрішній діаметр, особливо при роботі з металопластиком, де є кілька стандартів маркування (16х2, 20х2 і так далі).
Матеріал ущільнювача теж має значення. На холодну воду часто ставлять прогумовані прокладки, а для систем опалення потрібні термостійкі, інакше через рік-два з’явиться протікання саме через деградацію гумки, а не через сам фітинг.
При монтажі трійника на вже готовій магістралі варто врахувати напрямок потоку. Якщо трійник поставлено “проти” течії води, це створює зайвий шум і турбулентність, особливо помітно на металевих трубах з високим тиском.
І ще один момент — не всі фітинги розраховані на однакову кількість циклів розбирання-збирання. Пресові з’єднання зазвичай робляться один раз і назавжди, а різьбові (наприклад, на кутових вентилях) можна розбирати десятки разів без втрати герметичності, якщо не перекручувати різьбу.
Правильний вибір кутового фітинга чи трійника — це не про естетику, а про довговічність системи. Різкий кут там, де потрібен плавний, зменшує термін служби труб і збільшує ризик засмічень. Невірний діаметр відгалуження створює нерівномірний тиск у системі. Тому перед покупкою краще один раз розібратися, яка конфігурація підходить саме під вашу розводку, ніж потім переробляти все через рік.
