Розширювальний бак для системи опалення: як підібрати об’єм
Вода при нагріванні розширюється — це фізика, з якою не посперечаєшся. У закритій системі опалення це розширення нікуди не зникає, і якщо не дати теплоносію куди “піти”, тиск почне рости. А зростання тиску в трубах і котлі — це вже реальна загроза для обладнання. Розширювальний бак якраз і бере на себе цей надлишок об’єму. Питання лише в тому, який бак ставити — на 8 літрів чи на 50.
Помилка з об’ємом бака — річ доволі поширена. Хтось бере “на око”, хтось орієнтується на бак, що стояв у попереднього власника будинку, а хтось просто купує найдешевший варіант у магазині. Результат — або система працює на межі, спрацьовує запобіжний клапан і теплоносій витікає назовні, або бак стоїть непотрібно великий і просто займає місце в котельні.
Що взагалі відбувається з водою при нагріванні
Вода, нагріваючись від 10°C до 90°C, збільшується в об’ємі приблизно на 4%. Здається, небагато. Але якщо у вашій системі 150 літрів теплоносія, це вже 6 літрів “зайвої” води, яку потрібно кудись прибрати. Саме ці 6 літрів і має вмістити розширювальний бак — з певним запасом на випадок перегріву чи інших нештатних ситуацій.
Якщо замінити воду на антифриз (пропіленгліколь), розширення буде ще більшим — до 8-10% залежно від концентрації. Це важливо враховувати власникам заміських будинків, де систему на зиму заправляють незамерзаючою рідиною.

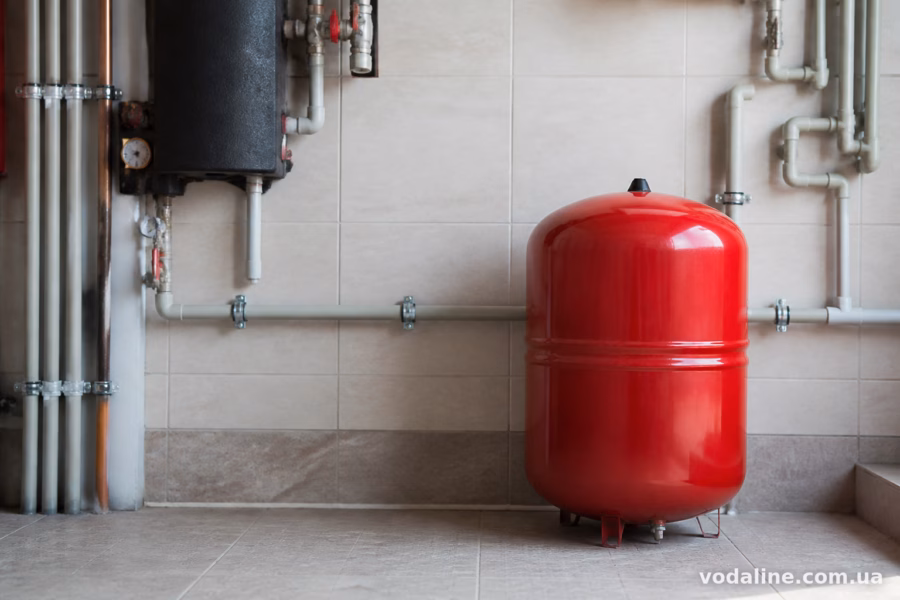

Формула розрахунку об’єму бака
Класична формула виглядає так:
Vбака = Vсистеми × E × (Pmax / (Pmax − Pmin))
Де:
- Vсистеми — загальний об’єм теплоносія в системі (літри);
- E — коефіцієнт розширення води (зазвичай беруть 0,04-0,05 для стандартних систем без антифризу);
- Pmax — максимальний робочий тиск в системі (абсолютний, в барах);
- Pmin — початковий тиск зарядки бака.
Формула виглядає складнувато, але на практиці нею користуються рідко — переважно проектувальники великих об’єктів. Для приватного будинку є простіші орієнтири, про них далі.
Практичний спосіб для приватного будинку
Найпростіший метод — це прив’язка до потужності котла. У багатьох виробників мембранних баків є таблиці відповідності, і в середньому виходить така пропорція:
- котел до 30 кВт — бак 8-12 літрів;
- котел 30-50 кВт — бак 12-18 літрів;
- котел 50-80 кВт — бак 18-25 літрів;
- котел 80-150 кВт — бак 25-35 літрів.
Це орієнтовні цифри, вони працюють для стандартної системи з радіаторами і без теплих підлог. Якщо в будинку є ще й теплі підлоги — об’єм теплоносія зростає, і бак треба брати з запасом, приблизно на 20-30% більше від табличного значення.
Як розрахувати об’єм теплоносія в системі
Тут все залежить від того, з чого зроблена система:
Радіатори чавунні — кожна секція вміщує приблизно 1-1,5 літра. Панельні радіатори — 0,3-0,5 літра на секцію (тип 22, наприклад). Труби металопластик діаметром 20 мм — приблизно 0,3 літра на погонний метр, а поліпропілен 25 мм — вже близько 0,4 літра на метр.
Теплі підлоги — тут об’єм більший через довжину контурів. У середньому на 1 м² теплої підлоги припадає 0,15-0,2 літра теплоносія в трубі.
Котел — залежить від типу, зазвичай від 3 до 15 літрів (дані вказані в паспорті).
Приклад: будинок 120 м², опалюється 10 панельними радіаторами середнього розміру (по 0,4 л на секцію, 10 секцій — 4 л на радіатор, разом 40 л), 80 метрів труб (25 л), котел на 15 л. Загалом виходить приблизно 80 літрів теплоносія. Помножуємо на 0,04 (розширення) — отримуємо близько 3,2 літра. З урахуванням запасу і специфіки мембрани беремо бак на 8-12 літрів.

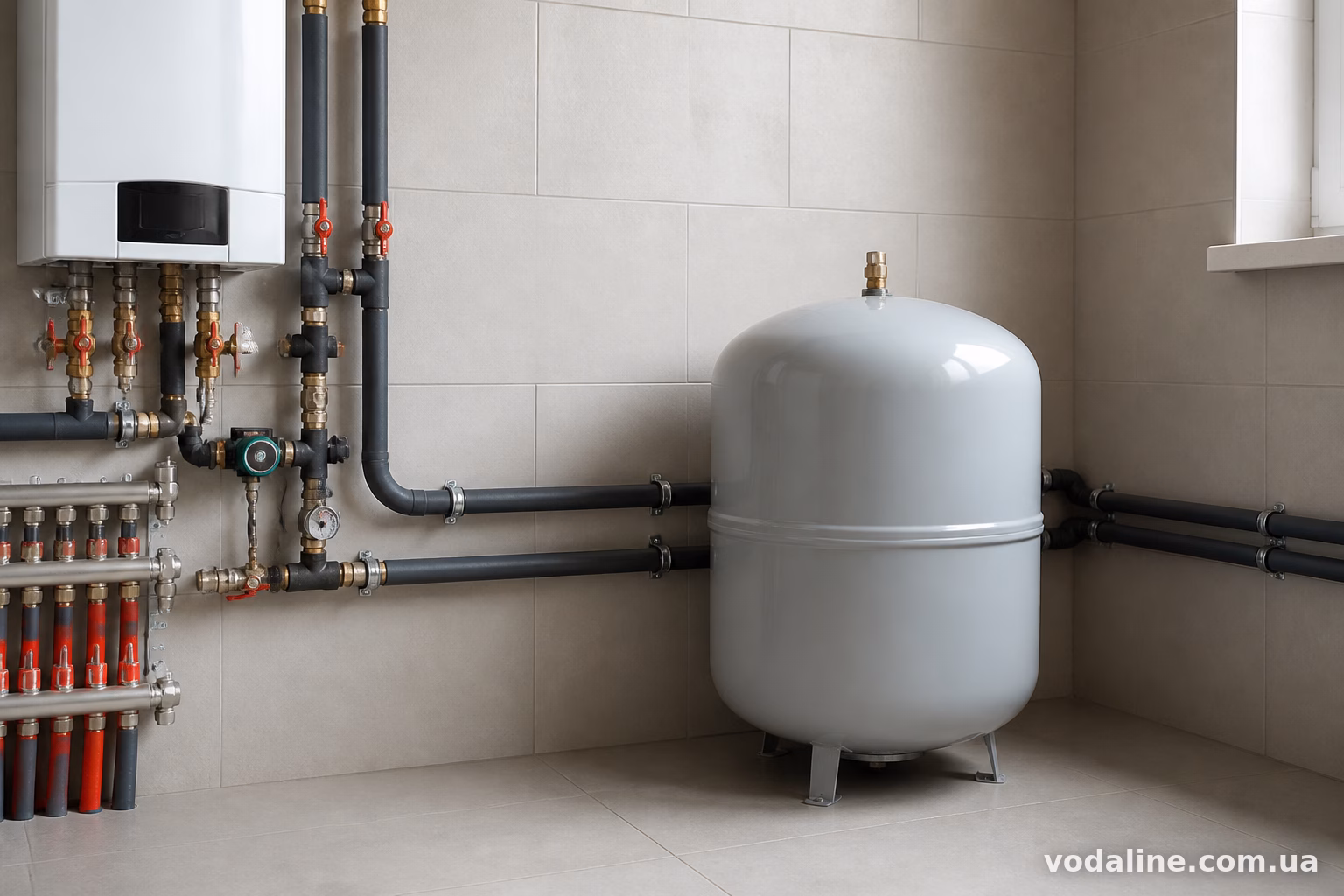

Мембранні та відкриті баки — різниця в підході
Відкриті розширювальні баки — це старий тип, який зазвичай встановлюють у найвищій точці системи, часто на чердаку. Вода в них контактує з повітрям, що прискорює корозію труб і радіаторів. Такі баки сьогодні використовують рідко, переважно в старих будинках або гравітаційних системах без насоса.
Мембранні баки — закриті, з гумовою або силіконовою мембраною, яка розділяє воду і повітряну подушку. Це сучасний і практичний варіант, який дозволяє встановити бак будь-де — навіть біля котла в котельні, не піднімаючись на дах. Саме мембранні баки розраховують за формулами вище.
Важливий момент з мембранними баками — заводський тиск зарядки. Зазвичай виробник встановлює 1,5 бар, але для конкретної системи це значення може потребувати корекції. Якщо статичний тиск у системі (висота стовпа води від нижньої точки до найвищої) більший, тиск в баку теж треба піднімати — інакше мембрана буде постійно “перевантажена”.
Типові помилки при підборі об’єму
Часто люди беруть бак “на майбутнє” — раптом будинок розширять, додадуть ще кімнату для опалення. Це логічно з точки зору економії, але тільки якщо різниця в об’ємі не критична. Брати бак у 2-3 рази більший за розрахунковий не має сенсу — це просто зайві гроші і місце.
Інша поширена помилка — ігнорування різниці між системою з відкритим контуром гарячого водопостачання (ГВП) і закритою системою опалення. Для бойлерів непрямого нагріву та систем ГВП розширювальні баки розраховують окремо, і формула трохи інша через специфіку тиску водопровідної мережі.
Ще один момент — economія на якості мембрани. Дешеві баки з тонкою гумовою мембраною служать 3-5 років, тоді як якісні моделі з бутиловою чи EPDM-мембраною витримують 10-15 років без заміни. Якщо порахували об’єм правильно, але поставили неякісний бак — результат буде той самий, як якщо взагалі не рахувати.

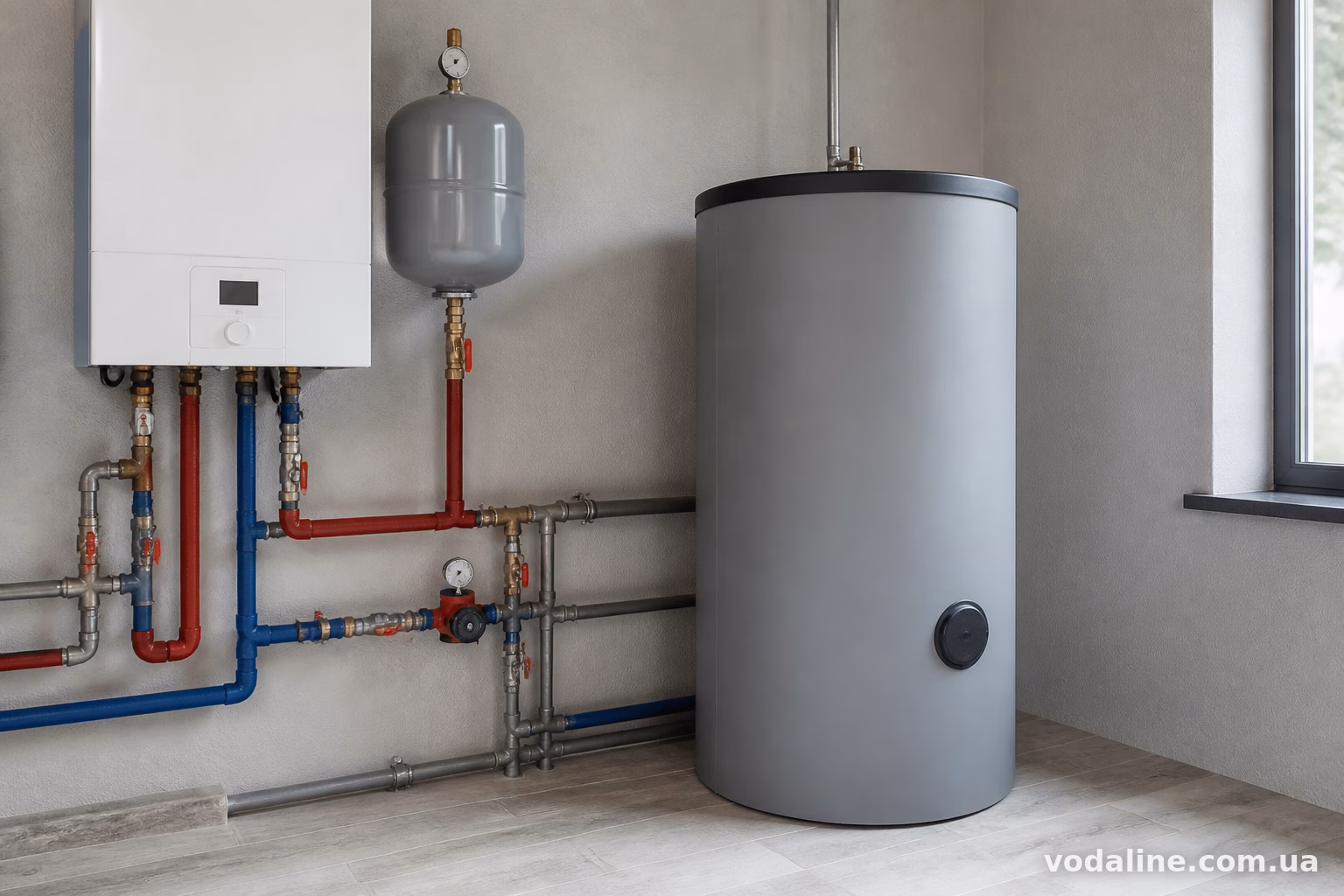

Коли варто брати бак з запасом
Іноді закладати запас об’єму дійсно варто:
Якщо система опалення буде розширюватись найближчі рік-два (додаткова кімната, гараж, теплиця) — краще взяти бак на розмір більше.
Якщо в системі планується використання антифризу — беріть об’єм на 15-20% більший, оскільки коефіцієнт розширення пропіленгліколю вищий за воду.
Якщо котел має великий запас потужності “на майбутнє” (наприклад, зараз опалюється тільки перший поверх, а котел розрахований на весь будинок) — орієнтуйтесь на потужність котла, а не на поточний реальний об’єм системи.
Якщо у будинку часті перепади тиску у водопровідній мережі (для систем ГВП) — тут теж краще брати з невеликим запасом, щоб мембрана не працювала на межі можливостей постійно.
Підсумок
Підбір об’єму розширювального бака — не та річ, де можна орієнтуватись на “приблизно” чи брати найпопулярнішу модель з магазину. Занадто маленький бак призводить до постійного спрацьовування запобіжного клапана і втрати теплоносія, занадто великий — просто зайва витрата грошей і місця в котельні. Найточніший результат дає розрахунок через реальний об’єм теплоносія в системі — з урахуванням радіаторів, труб, котла і теплих підлог, якщо вони є. Для більшості приватних будинків достатньо орієнтуватись на потужність котла і брати бак з невеликим запасом на 15-20%, особливо якщо планується антифриз або розширення системи в майбутньому. І головне — не економити на якості мембрани, бо саме вона визначає, скільки років бак прослужить без проблем.
