Купити насос “на око” — це майже гарантія проблем. Або він буде занадто слабким і батареї в дальніх кімнатах залишаться холодними, або занадто потужним — тоді система шумить, труби зношуються швидше, а електроенергія просто злітає в трубу (буквально). Розрахунок насправді не складний, якщо розібратися з двома величинами: витратою теплоносія та напором. Про це і поговоримо.
Навіщо взагалі рахувати, а не брати “з запасом”
Логіка “куплю потужніший — буде надійніше” тут не працює. Циркуляційний насос підбирається під конкретну систему опалення — під довжину труб, кількість радіаторів, наявність теплої підлоги. Якщо потужність завелика, вода біжить по контуру занадто швидко, не встигає віддати тепло радіаторам, і в результаті ви платите за електрику, а батареї теплі, але не гарячі.
Заслабкий насос — інша біда. Теплоносій просто не дотягує до дальніх кімнат або верхніх поверхів, і там завжди холодніше, ніж хотілося б. Знайома ситуація, коли в одній кімнаті спека, а в іншій мерзнеш? Часто причина саме в цьому.

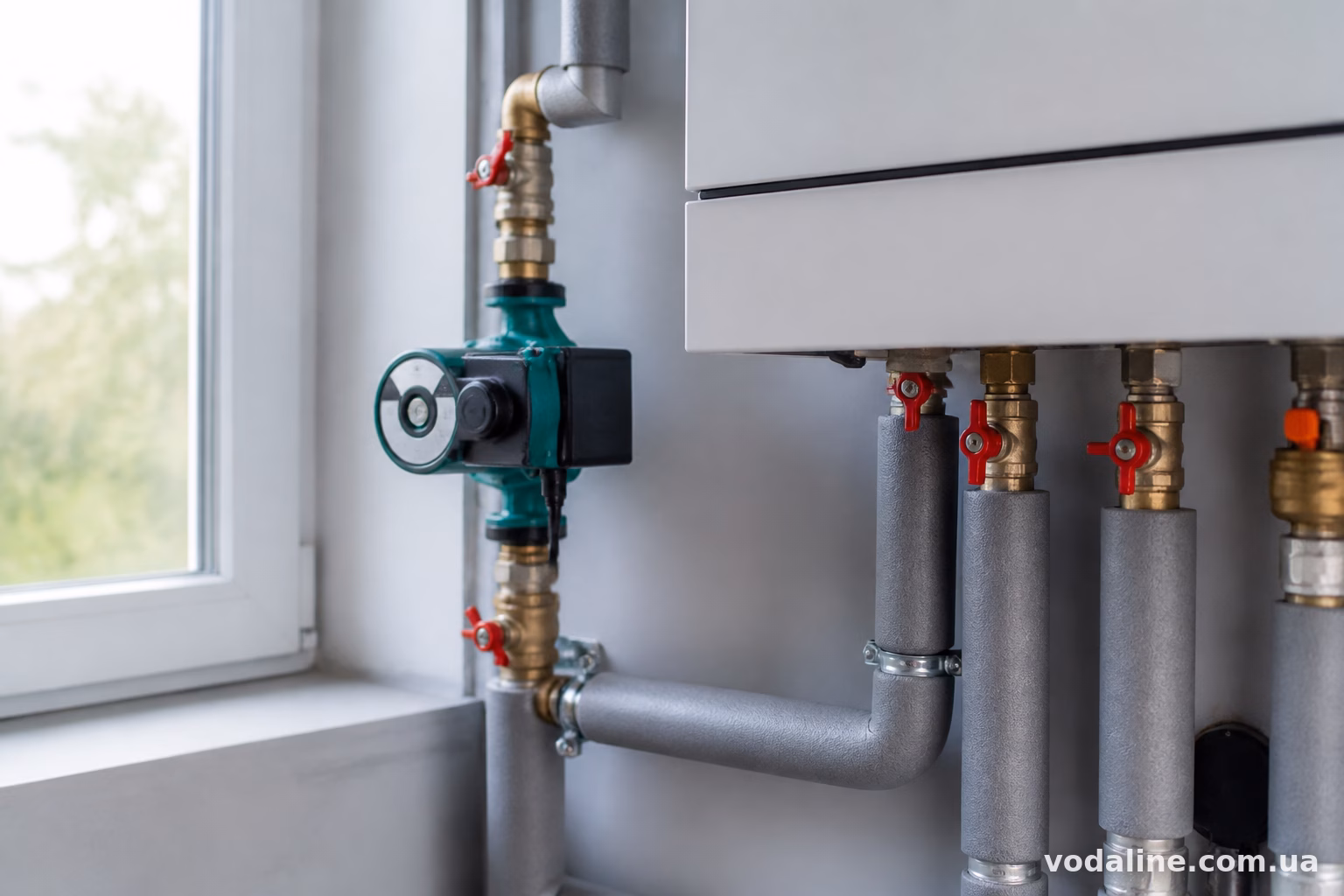

Дві головні цифри: витрата і напір
Будь-який циркуляційний насос характеризується двома параметрами.
Витрата (продуктивність) — це об’єм теплоносія, який насос перекачує за годину. Вимірюється в м³/год або л/год. Показує, скільки води насос здатний прогнати через систему за певний час.
Напір — це тиск, який насос створює для того, щоб подолати опір труб, фітингів, радіаторів і арматури. Вимірюється в метрах водяного стовпа (м).
Обидва параметри треба рахувати окремо, а потім дивитися характеристики насосів — у кожної моделі є графік (насосна крива), який показує залежність напору від витрати.
Як розрахувати витрату теплоносія
Формула базова:
G = Q / (1,163 × ΔT)
де:
- G — витрата теплоносія, л/год;
- Q — теплове навантаження системи (втрати тепла будинку), Вт;
- 1,163 — теплоємність води (постійна величина);
- ΔT — різниця температур між подачею і зворотом, °C.
Тепловтрати будинку зазвичай беруться з теплотехнічного розрахунку або приблизно оцінюються за нормативом — для утепленого будинку в середньому це 60-100 Вт на м², для старих будівель без утеплення може бути й 150-180 Вт/м².
Різниця температур (ΔT) для звичайних радіаторних систем зазвичай береться 20°C (наприклад, подача 70°C, зворот 50°C). Для теплої підлоги різниця менша — зазвичай 5-10°C, бо там температура теплоносія і без того невисока.
Приклад. Будинок 120 м², тепловтрати приблизно 100 Вт/м² — виходить 12000 Вт. ΔT для радіаторної системи — 20°C.
G = 12000 / (1,163 × 20) = 12000 / 23,26 ≈ 516 л/год, або приблизно 0,52 м³/год.
Це і буде необхідна витрата насоса для такого будинку.

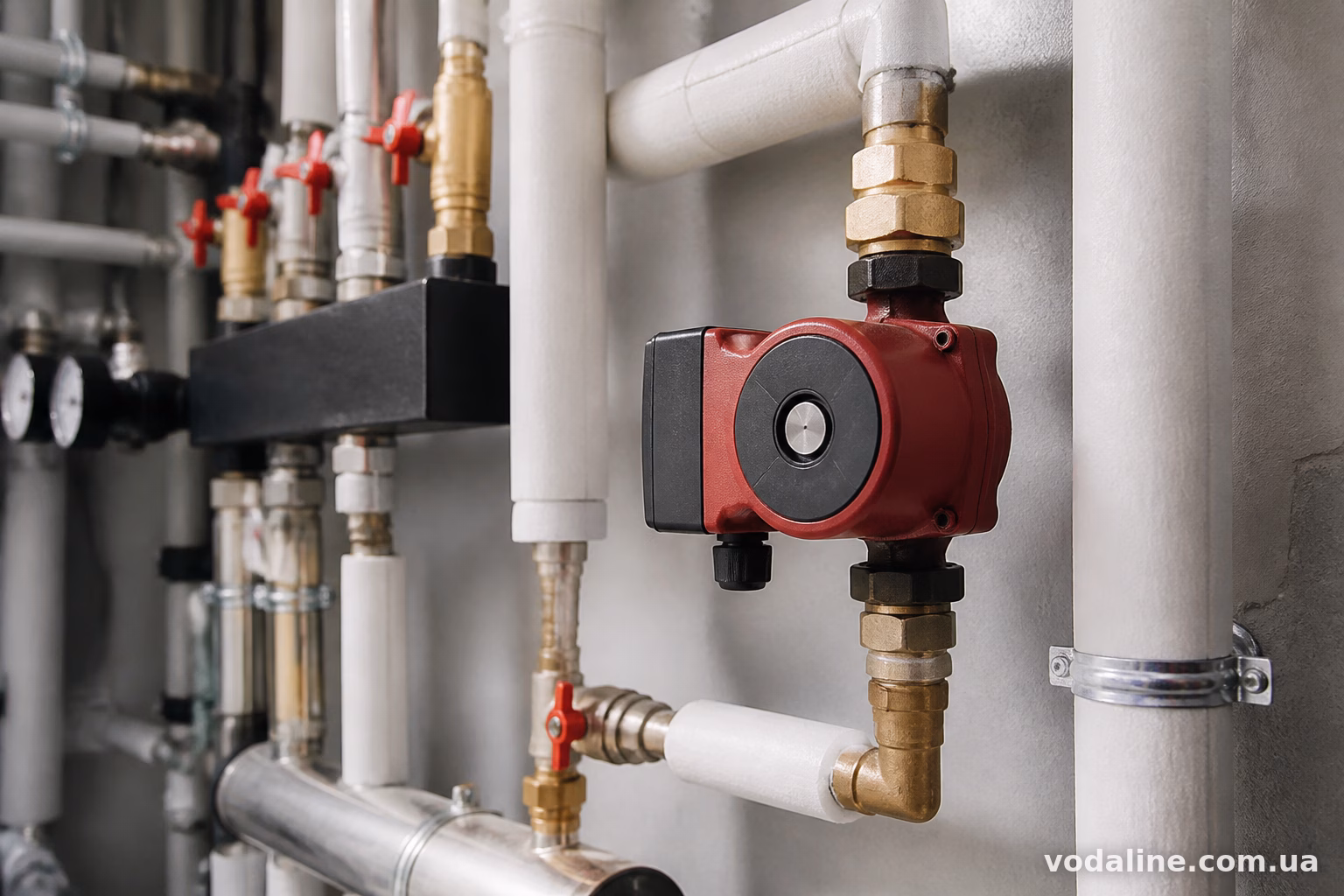

Як розрахувати напір
Тут трохи складніше, бо треба врахувати гідравлічний опір усієї системи — труб, фітингів, радіаторів, клапанів, фільтрів. Спрощена формула для одноконтурної системи виглядає так:
H = R × L × k
де:
- H — необхідний напір, м;
- R — питомі втрати тиску на 1 метр труби (зазвичай беруть 100-150 Па/м для приватних будинків);
- L — загальна довжина контуру (подача + зворот), м;
- k — коефіцієнт запасу на місцеві опори (фітинги, клапани, вентилі) — зазвичай 1,3-1,5.
На практиці для типового одноетажного будинку з невеликим контуром напору 2-4 м вистачає з головою. Для двоповерхового будинку з розгалуженою системою — вже 4-6 м. Якщо в будинку кілька контурів (радіатори + тепла підлога + бойлер непрямого нагріву), напір може підніматись до 6-8 м, а іноді і вище, якщо система складна і довга.
Простіше кажучи: чим довша труба і чим більше поворотів, вентилів, трійників на шляху — тим більший напір потрібен, щоб теплоносій продавлювався через усі ці перешкоди без втрати швидкості.
Приклади розрахунку для типових ситуацій
Розглянемо кілька реальних сценаріїв, які часто зустрічаються.
Квартира з автономним опаленням, площа 60 м². Тепловтрати приблизно 5-6 кВт. При ΔT=20°C витрата виходить близько 250-260 л/год. Довжина контуру невелика, напору достатньо 2-2,5 м. Тут підійде компактний насос молодшого класу, часто вже вбудований у настінний котел.
Одноповерховий будинок 100 м² з радіаторами. Тепловтрати близько 8-10 кВт. Витрата — приблизно 350-430 л/год. Напір — 2,5-3,5 м залежно від довжини труб.
Двоповерховий будинок 200 м² з радіаторами і теплою підлогою на першому поверсі. Тут система вже комбінована, і найпростіше рахувати два контури окремо, а потім підбирати або два насоси, або один потужний з електронним регулюванням, який автоматично підлаштовується під навантаження.
Будинок з довгими трубопроводами (наприклад, опалення гаража чи майстерні на відстані від котельні). Тут головний фактор — саме довжина труби, а не тепловтрати. Навіть при невеликому навантаженні напір може знадобитись підвищений, бо теплоносію треба “продавлюватись” через 40-50 метрів труби в обидва боки.

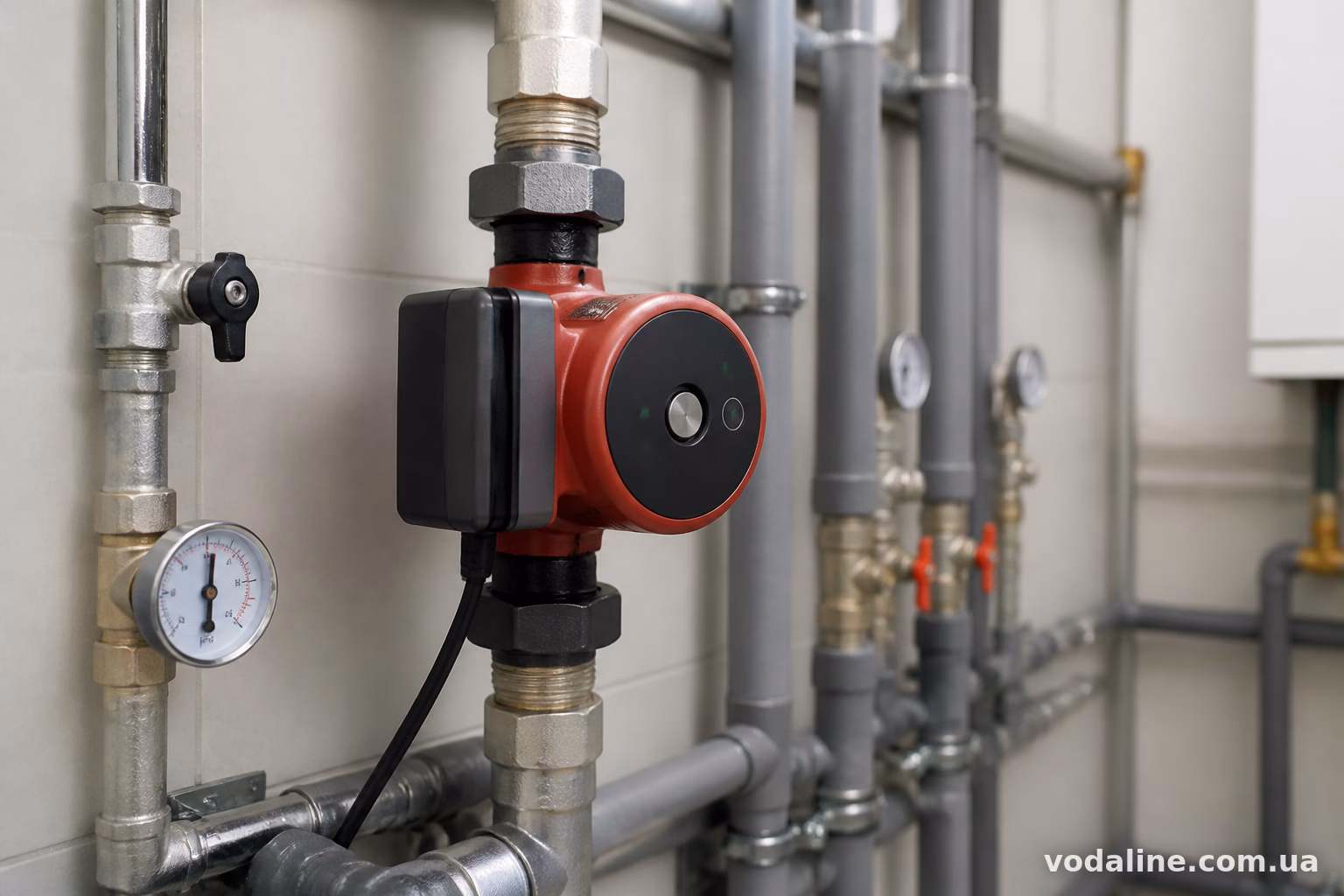

Класи насосів і на що дивитись при виборі
Циркуляційні насоси прийнято ділити на кілька категорій за потужністю двигуна:
- малопотужні (до 25 Вт) — для квартир і невеликих будинків до 100 м²;
- середні (25-90 Вт) — для будинків 100-250 м², двоповерхових систем;
- потужні (від 90 Вт і вище) — для великих будинків, комбінованих систем із теплою підлогою і кількома контурами.
Окремо варто звернути увагу на насоси з електронним регулюванням швидкості (частотні або з датчиком тиску). Вони самостійно підлаштовують обороти під реальне навантаження системи — вночі, коли котел працює в економному режимі, насос теж знижує оберти і споживає менше електрики. Різниця в споживанні між постійним і регульованим насосом за опалювальний сезон може бути суттєвою — іноді економія доходить до 60-80% на електриці саме для насоса.
Типові помилки при підборі насоса
Найчастіша помилка — орієнтуватися тільки на площу будинку без урахування утеплення. Два будинки по 150 м² можуть мати зовсім різні тепловтрати, якщо один із них побудований за сучасними стандартами, а інший — старий, з тонкими стінами і поганими вікнами.
Друга помилка — ігнорування довжини труб. Здається логічним, що маленький будинок = слабкий насос, але якщо трубопровід прокладений через весь будинок з кількома поворотами і додатковими контурами, напору може знадобитись більше, ніж очікувалось.
Третя — купівля насоса без запасу взагалі. Невеликий запас (10-15%) на випадок засмічення системи, накипу в трубах чи додавання ще одного радіатора в майбутньому — це нормальна практика. Але саме невеликий, а не подвійний чи потрійний — інакше повертаємось до проблеми зі занадто швидким рухом теплоносія.
Що робити, якщо розрахунок здається складним
Якщо всі ці формули виглядають надто громіздкими, є простіший шлях — скористатись онлайн-калькулятором виробника насосів (Grundfos, Wilo та інші пропонують такі інструменти на своїх сайтах) або звернутися до фахівця, який зробить теплотехнічний розрахунок будинку і одразу підкаже потрібні параметри насоса.
Але навіть без ідеальної точності, орієнтовний розрахунок за наведеними формулами дає непогане уявлення про те, який насос підійде. Головне — не намагатись компенсувати недоліки монтажу чи утеплення потужністю насоса. Це працює тільки частково і швидко призводить до зайвих витрат на електрику.
Правильно підібраний насос — це тихий насос, який працює роками і не потребує постійного контролю. Якщо чуєте гул чи вібрацію в трубах, або якщо якісь кімнати завжди холодніші за інші — це часто ознака того, що параметри насоса не відповідають реальним потребам системи, і варто перерахувати все ще раз.
